1.產品說明

EST-J13D多功能智能讀卡器模組模塊是一款集成非接觸IC卡、接觸式IC卡、M1卡、磁條卡等多種卡片的多功能電動智能嵌入式集成專用模塊。隨著行業工作開展對身份核對的需求逐步提高，EST-J13D適用于自助機、排隊叫號機、機器人、訪客機、人證機、通道閘機、門禁、圖書借閱終端、醫療終端、銀行終端等設備里面，安裝靈活，固定方便。

2.主要特性

1) 讀卡器具有讀寫 IC 卡、RF卡以及讀磁卡的功能，例如M1卡、CPU卡、社保卡、銀行卡等。各類卡片均需符合相關標準，具體見技術指標。

2) 具有電動自動吸卡，受控進、退、吞卡的功能。

3) 具有前后端進卡、退卡、卡機內部走動、清理斷卡的功能。

4) RS232 接口功能。

5) 具有多項容錯和特殊維護處理的功能；包括異常卡處理、掉電處理等。

3.產品概述

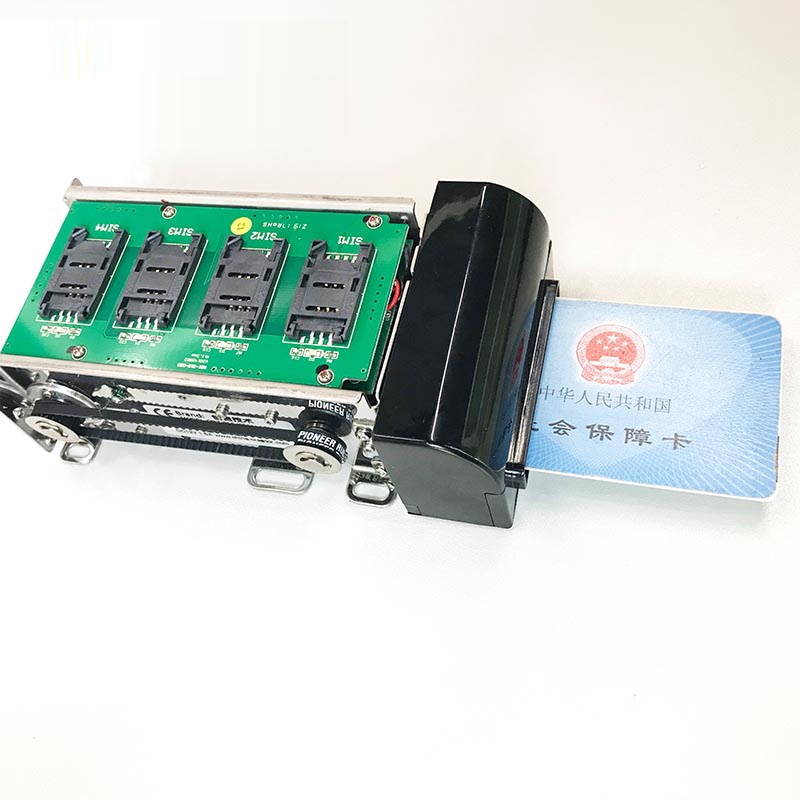

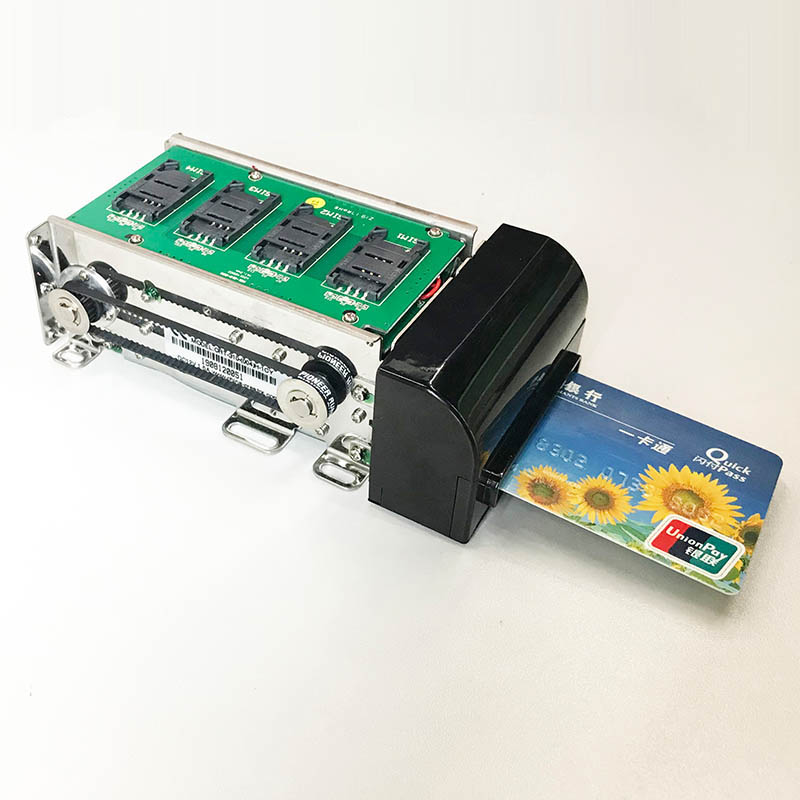

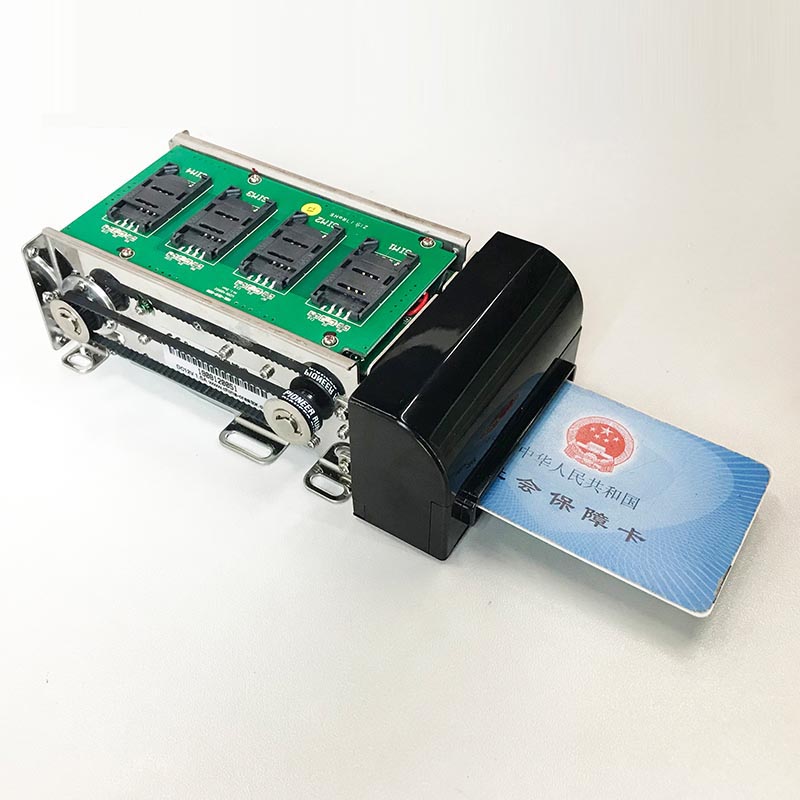

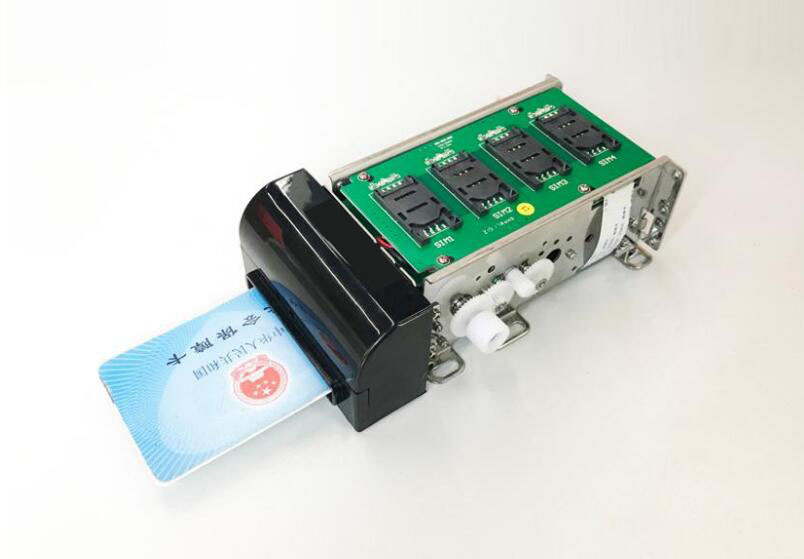

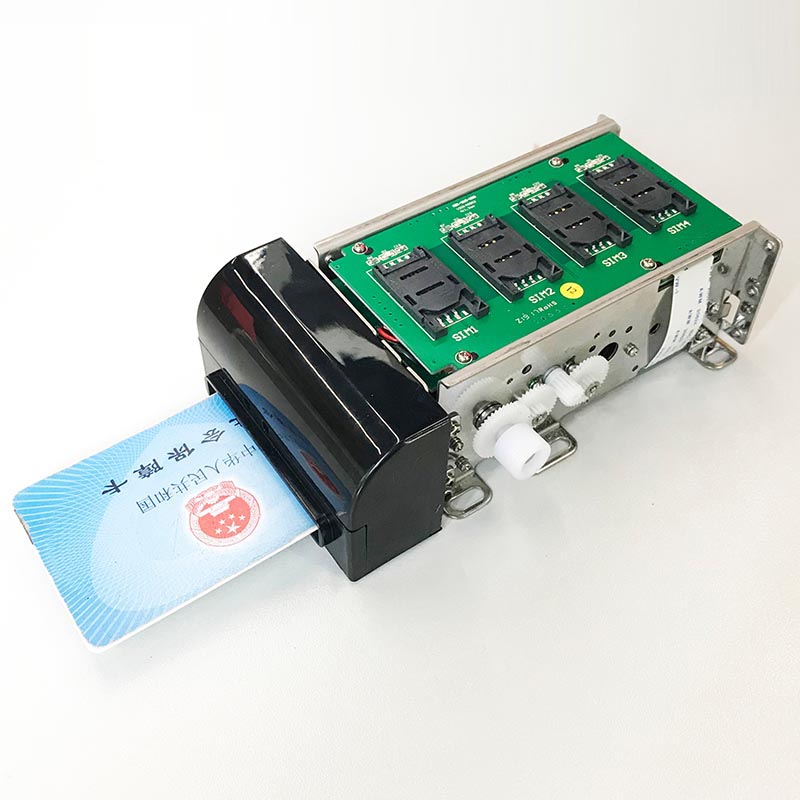

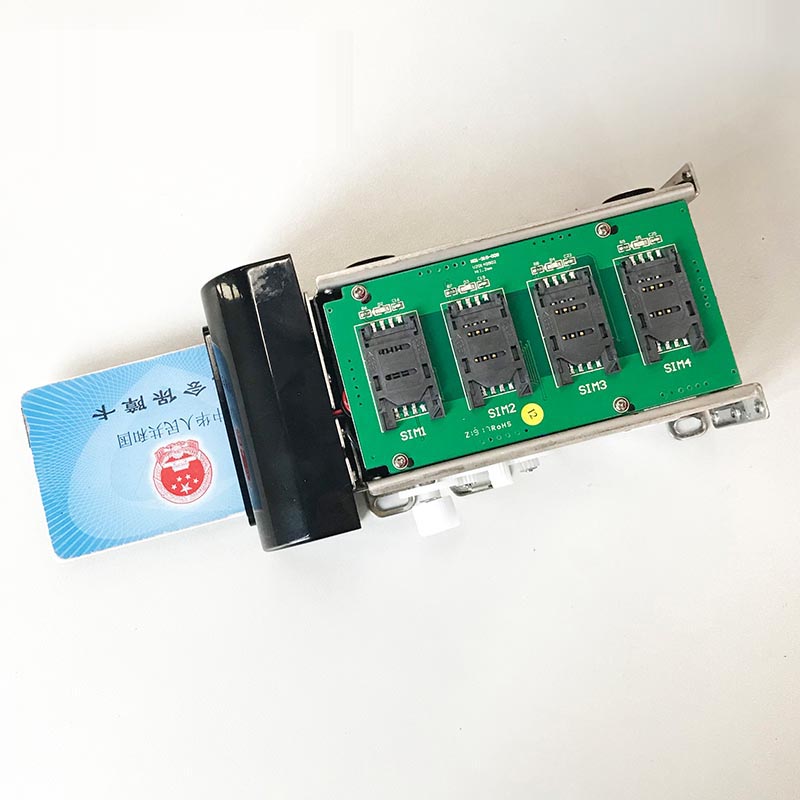

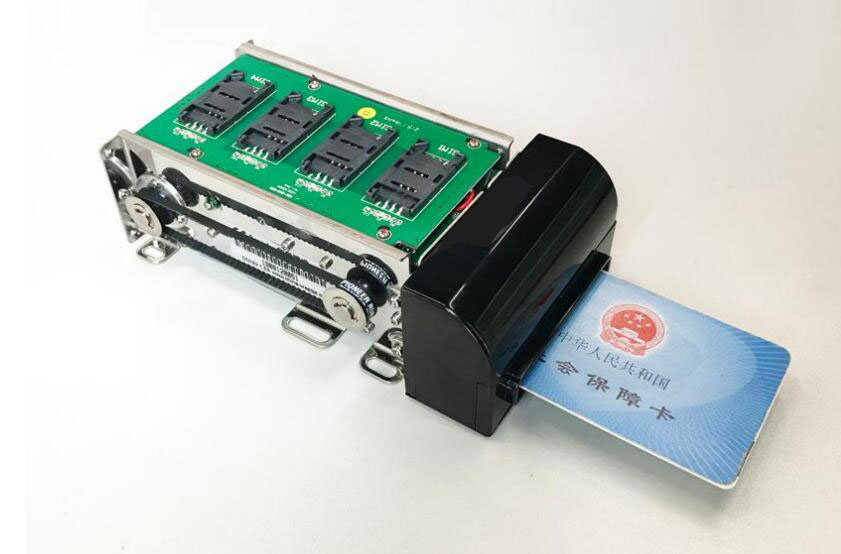

EST-J13D智能讀卡器是一款以“電動吸卡吐卡、三卡合一”為主要方式的讀寫卡嵌入式集成專用模組。

產品的主要特點：

1）三卡合一：磁卡、IC 卡、RF 卡；

2）電動吸卡吐卡；

3）多樣化的卡傳動；

4）插卡口可選擇：有機械和電控兩種插卡口可選；

5）配件可選： DC24V/DC12V 轉換板，PSAM 卡板等；

6）容錯處理；

7）壽命長：大部分部件壽命均在 500,000 次以上；

8）提供各類訂制服務(例: 換符合 PC/SC 協議的模塊讀寫 CPU 卡；

4.技術指標

1) 電源 DC 12V±5%

2) 電流消耗 靜態電流： 110mA，峰值電流： 小于 1.5A

3) 走卡速度 約 70cm/s

4) 接口方式 RS232 方式

5) 卡片規格 寬度:53.92～54.18 mm，長度：85.47～85.90 mm

   厚度: 0.4mm～1.2mm（出廠標準 0.8mm）

6) 卡機凈重 約 410g（不含附件及包裝）

7) 安裝尺寸 參考結構外形圖

8) 讀磁卡能力 通過完美卡和 Q 卡（TC-JI 15% BB 30%SI，TC-A 30%的弱磁卡）的測試

9) 信賴度

A．振動： 頻率范圍： 5～50Hz；加速度：2m/s2（0.2G）；振動方向及振動時間：X，Y，Z 三方向每方向 15 分鐘； 振幅：2mm；振動后所有功能不受影響。

B．震動： 294m/s2（30G），11ms， X，Y，Z 三方向每方向一次，震動后所有功能不受影響。 （卡機無包裝）

10)壽命

傳動：500,000 次 Min（卡片在卡機內由前到后，再由后到前算作一次）

磁頭：讀卡 500,000 次 Min IC 卡下壓裝置和 IC 卡觸針：300,000 次 Min

11)掉電模式 供電電壓小于 10V，時間大于 50 ms

12)出錯概率

  磁卡：在正常環境(15～25℃，35～60%RH)下，讀完美卡 1,000 次,，出錯率少于 1 次 ；注意：上述磁卡為標準卡，人為錯誤除外

  IC 卡：讀寫卡 1,000 次，出錯概率少于 1 次（臟卡引起的錯誤除外）。

  注：上述 IC 卡為標準卡

  RF 卡：讀寫 10,000 次，出錯率少于 1 次-----------注：卡為標準卡

13)變形卡 均勻變形卡的高度小于 2mm

14) MTBF 大于 100,000 小時（僅電子元器件）

注意：250 次/天，25 天/月，300 小時/月

15)環境條件 操作: 0℃50℃, 0～90% RH ( 無凝結 )

貯存: -25℃～80℃, 0～95% RH( 無凝結 ，如取出使用需完全風干)

正常環境是指：15～25℃，35～60%RH

16）在線下載 支持 IAP 在線下載。

17）RoHS 標準 符合 RoHS 標準

18）IC 卡標準 符合 ISO7816 標準，包括社保卡、銀行卡等

例如（AT24C01、24C02、……、24C256；SLE4447、SLE4428；CPU T=0/T=1）

19）RF 卡標準 符合 ISO14443-3(TYPE A：例如 S50、S70、UL 等)

 符合 ISO14443-4（TYPE A CPU： 例如 mifare plus， mifare defire 等） （TYPE B CPU）

20）磁卡標準 物理特性：符合 ISO7810 和 7811 標準

卡片尺寸：符合 ISO7810ID-1-型磁卡標準

壓紋凸字：符合 ISO7811-1 和 ISO7811-3 標準

記錄格式：符合 ISO7811-2、ISO7811-4、ISO7811-5 和 ISO7811-6 標準

5.型號說明及附件

1) 標準配件說明：

4PIN 電源線 L14-333-153 1 4PIN 頭、長度 1.5m（紅黃各一根,黑線兩根）

RS232 數據線 L16-301-253 1 3PIN 頭，長度 2.5m，帶 DB-9pin

2)可選附件：

DC24V/DC12V 電源轉換板 CRT-301A

PSAM 板（帶 4 個 SAM 卡座） CRT-303B

6.接口示意圖

7.工作模式說明

7.1 進卡動作：

1) 前端進卡后，卡機會自動做讀磁操作，然后走位到所設定的停卡位；

2）后端進卡后，直接走位到所設定的停卡位。

7.2 讀磁卡：

 進卡后自動做讀磁操作，把數據儲存在卡機的 RAM 中，等待收到讀磁卡命令后上傳；

7.3 讀 IC 卡：必須走位到 IC 卡操作位，并走位成功才可進行讀 IC 卡操作（包括自動測卡型）。

7.4 讀 RF 卡：卡片在 IC 卡操作位可對 RF 卡進行操作。

7.5 異常卡處理：

 1）異常卡是指卡的大小和形狀與 ISO 規定的內容不同；

 2）異常卡進入，如在進卡過程中，卡機判斷為異常卡，會自動把卡退到進卡口位置；

3）異常卡排出，如卡機內檢測到有異常卡，有下面 2 種方式處理。

 ① 對于長卡，執行復位命令，卡機會無條件把卡排到前端；

② 對于超短卡處理，無論超短卡在進卡口或卡機內，執行復位命令的“向后將異常卡彈出” ，

同時在入卡口處插入一張正常卡，卡機會把超短卡和正常卡一起向后排出。

7.6 掉電處理：

1）電源引線為 4 根（紅-黃-2 黑） ，12V-紅/黃線，GND-黑線，中間組黃-黑為后備電源引入線，

可接到任何后備電源/電池組/可充電電容；

2）一旦主電源失去，有后備電源工作時，1 秒鐘以后卡機進入掉電保護狀態，如果卡機內有卡,由復

位命令對 PD 參數設定是否彈卡，電源恢復前對卡機的任何命令，卡機都將回應錯誤（錯誤字為“掉

電保護狀態“） ；

3）如果主電源恢復(須大于 11V) ，卡機必須執行復位命令才能回到掉電保護前的正常狀態。

7.7 錯誤處理

 卡機一旦出現如阻塞等錯誤，須用復位指令清除錯誤標志后才可執行其它指令。

8.使用注意事項

多功能電動讀卡器是標準的信息化電子設備，應按照正確的操作方法使用該設備，若使用不當會造成模塊不能正常工作或損壞設備，為避免不必要的損失，請在使用前詳細閱讀并特別注意以下事項：

● 請小心輕放。嚴禁劇烈震動與撞擊，避免對設備造成不必要的損壞。

● 在連接或取消與其他設備連接時，請將電源關閉，當模塊正在工作時，請勿隨意移動或跌落。

● 請按正確線序連接設備。線序連接錯誤會燒毀主板和公安部模塊。

● 請勿使套件板受到浸泡、雨淋，長時間不使用時，請包裝好，防止灰塵進入機器內。

● 該產品在壽命終止需報廢處理時，應遵守國家及所在地方的法律法規要求，進行安全、環保處置。解剖產品分類回收，亦可交經銷商或我單位聯系統一處理。

● 為 A 級產品，在生活環境中，該產品可能會造成無線電干擾。在這種情況下，可能需要用戶對其干擾采取切實可行的措施。

● 讀卡天線周圍建議留1-2cm的空間，不要有其他金屬干擾、電磁干擾等以免影響讀卡效果。

（*由于產品升級或其他原因，EST-J13D智能電動讀卡器模組產品實際參數有可能變更，以實際產品為準。本文中的所有陳述、信息和建議也不構成任何明示或暗示的擔保）
